A star算法模拟实现

内容：

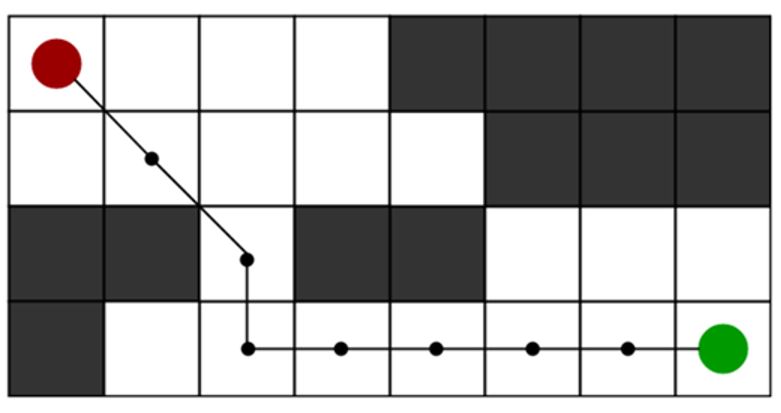

已知如下图地图，黑色表示障碍物无法通行，要求实现避障算法寻找从红色起点出发到达绿色终点的最优路径。

要求：

（1） 对图中的地图进行建模，抽象成类，对数据进行封装；

（2） 思考寻路算法的实现，对问题进行拆解，对算法实现也要求抽象接口类；

（3） 使用给定的C++工程模板，按照模板编写CMakeLists.txt，以及Google Test单元测试，DoxyGen注释的使用。

数据结构设计

拿到题目最开始的想法就是想静态的实现对地图的绘制，然后对Astar算法进行复习，通过思考过后，觉得map形状，起始点，终点以及障碍，都是可以由用户通过交互的方式来完成的，进而选择将一些必要的数据聚合在类里面封装起来，本次实验一共设计了两个类，分别为Point（用于存储点的信息），Map（用于存储地图的相关信息，同时前端界面的拓展）

1、点的坐标抽象成一个结构体

Xy结构体存储的是点的位置坐标，x表示横坐标，y表示纵坐标，初始值都设置为0。

1
2
3
4
5
struct Xy
{
    int x = 0;
    int y = 0;
};

2、地图上的每一个点抽象成一个Point类

  • Point类中含有的私有成员
成员名 具体含义
Xy _xy Xy结构体，存储当前Point的坐标信
int _value 状态码，用于标记当前的坐标的Point状态
  • Point类中含有的公有成员
成员名 具体含义
int _f 总代价
int _g 当前走过的代价
int _h 到终点的代价
Point* _parent; 存储上一个经过的Point保存路径信息
Point(); 默认构造函数
Point(int m_x, int m_y, int m_value); 重载构造函数
~Point(); 析构函数
void insertAbs(); 将当前Point设置为障碍
void insertFirst(); 将当前Point设置为起始点
void insertFinal(); 将当前Point设置为终点
void insertNoAbs(); 将当前Point设置成非障碍
void insertPriority(); 将当前Point设置为优先队列内
int getValue(); 获取当前状态码
void updateF(); 更新_f值
Xy getXy(); 得到坐标信息
void setParent(Point& p); 设置父节点
bool operator<(const Point& point1)const; 重载比较函数作为优先队列第三个参数
  • Point类的友元函数
成员名 具体含义
friend std::ostream& operator<<(std::ostream& os, Point& m_point); 重载输出运算符打印Point信息

3、将地图抽象程一个Map类

  • Map类中含有的私有成员
成员名 具体含义
int _length; 地图的长度
int _weight; 地图的宽度
Xy _first; 起始点的坐标信息
Xy _final; 终点的坐标信息
std::vector< std::vector< Point > > _map; 整个地图由二维的Point组成
std::priority_queue< Point > _point_open; 存放当前优先队列中的点
std::vector< Xy > _path; 寻路完毕过后的路径信息
bool _haveway = 1; 表示当前地图是否有通路
  • Map类中含有的公有成员
成员名 具体含义
Map(); 默认构造函数
Map(int m_length, int m_weight); 重载构造函数，通过地图的宽和高来初始化地图
void insertAbs(int x, int y); 将当前点设置为障碍
void insertFirst(int x, int y); 将当前点设置为起始点
void insertFinal(int x, int y); 将当前点设置为终点
void deleteAbs(int x, int y); 删除当前障碍点
bool isOnBoard(Xy xy); 判断当前点是否越界
int twoPointDistance(Xy point1, Xy point2); 计算两点之间的斜线距离
int gAdd(Xy point1, Xy point2); 计算代价_g的增量距离
void aStar(); 实现AStar算法
void getPath(); 存储起点到终点的最短路径
void reStart(); 刷新状态码和初始化操作
  • Map类的友元函数
成员名 具体含义
friend std::ostream& operator<<(std::ostream& os, Map& m_map); 重载输出运算符，用于整个地图的输出，输出的数据为各个坐标位置的状态码
  • 拓展，用于前端的成员
成员名 具体含义
void paintEvent(QPaintEvent* event) override; 重写绘图画笔事件
void mousePressEvent(QMouseEvent* event); 重写鼠标监听事件
int start_x = 10; 基坐标x
int start_y = 10; 基坐标y
int gsize = 50; 网格大小
bool start_button = 0;
bool final_button = 0;
bool abs_button = 0;
bool a_star_button = 0;
bool clear_button = 1;
bool restart_button = 0;		 鼠标资源的控制符号
int last_x = 0; 记录上一次鼠标点击的坐标x
int last_y = 0; 记录上一次鼠标点击的坐标y

算法思想

核心算法用到的是A-Star算法，这是一个启发式算法，属于贪心算法和bfs的结合，使用的贪心选择策略为当前预计的最小代价，通过代价函数来确定其下一步应该走的路径，每一次都记录上一次路过的结点，最终到达终点以后即可获得走过的路径。

1
2
3
4
5
6

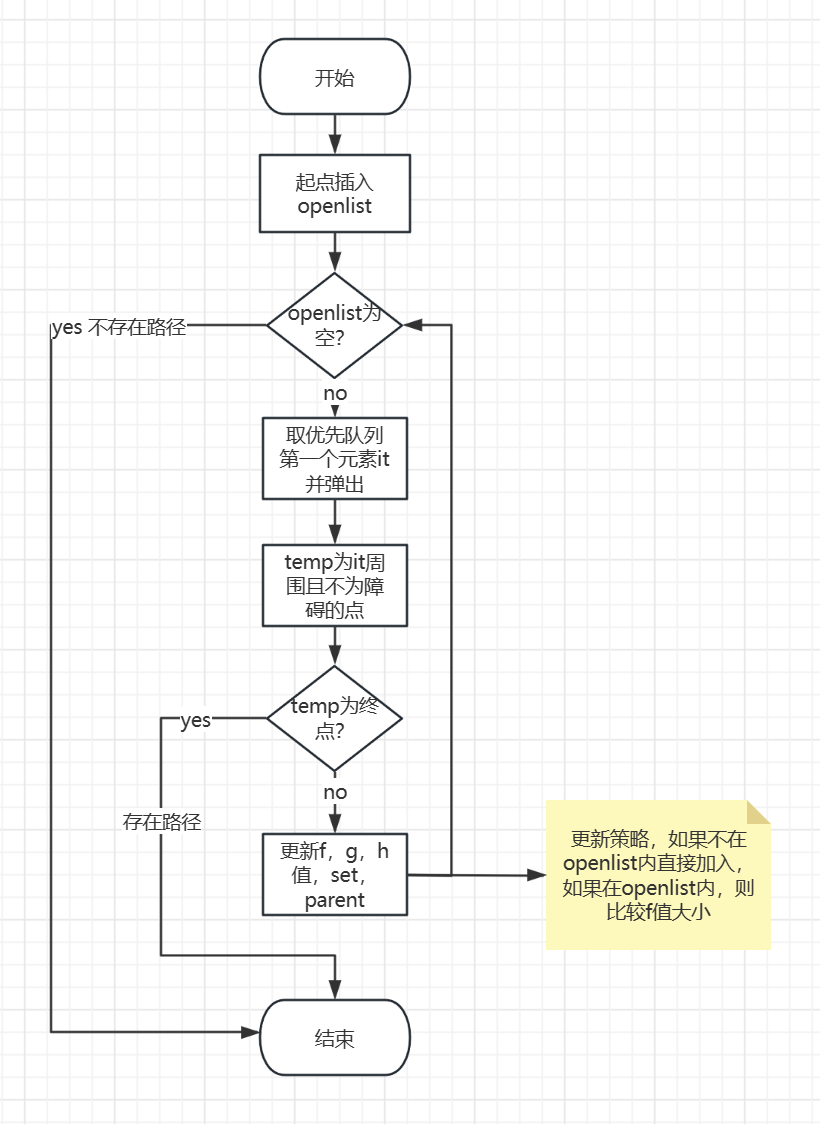

算法描述
1、建一个优先队列，优先队列按照代价从低到高进行排序。
2、计算起始点的代价，将起始点push到优先队列中。
3、不断从优先队列中取出top的元素，并将其周围的点push到优先队列中，周围的点满足的条件，不是障碍，且不在当前的openlist中，若在其中则比较代价大小，代价小则更新。并将父节点的记录保存下来。
4、如果已经到了终点，则按照父节点寻找路径。
5、若优先队列为空以后，则说明起点到终点没有路径。

输入描述

  • 地图的长和宽

    用户手动输入地图的长和宽，得到长和宽以后，会自动初始化地图大小

  • 输入起始点

    选择地图上的某一空白处作为起始点

  • 输入终点

    选择地图上的某一空白处作为终点

  • 输入障碍

    选择地图上的空白处可以设置为障碍

  • 清除障碍

    点击clear_abs可以将障碍清除

  • 寻路

    点击a-star进行从起点到终点的寻路

输入测试：

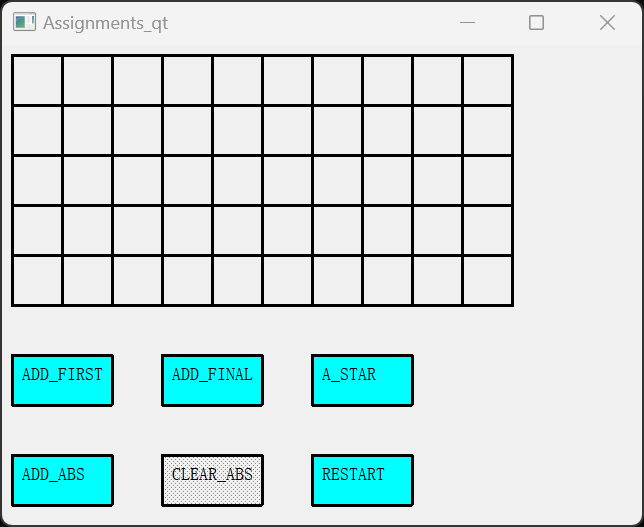

在本次实验中，一共设置了6个可以提供选择的按钮，当按钮处于灰色状态时，代表按钮处于未被激活状态，即该按钮不可点击，当按钮处于蓝色则说明按钮可点击。

ADD_FIRST 设置起点

ADD_FINAL 设置终点

A_STAR 使用Astar开始寻路

ADD_ABS 设置障碍

CLEAR_ABS 清除障碍

RESTART 重新开始，将一些状态清除

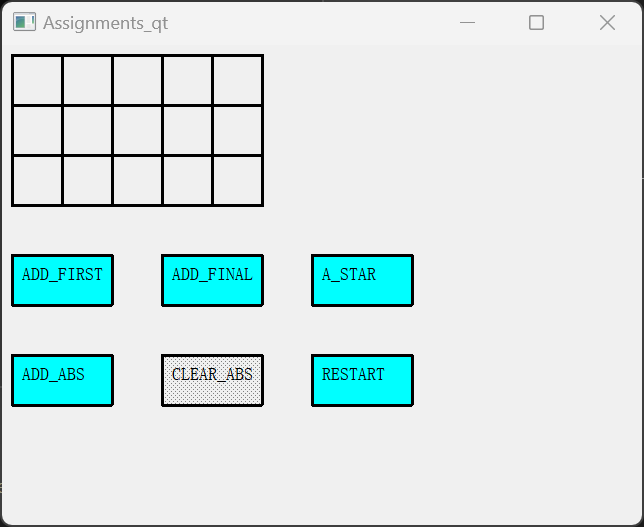

  • 测试一、5行10列
  • 测试二、3行5列

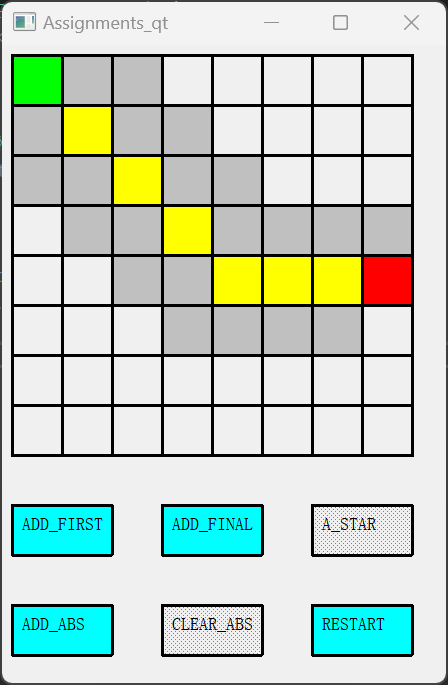

结果测试

结果说明：

绿色的网格代表设置的起点

红色的网格代表设置的终点

黑色的网格代表设置的障碍

白色的网格代表可以通路

灰色的网格代表寻路算法经过的搜索空间

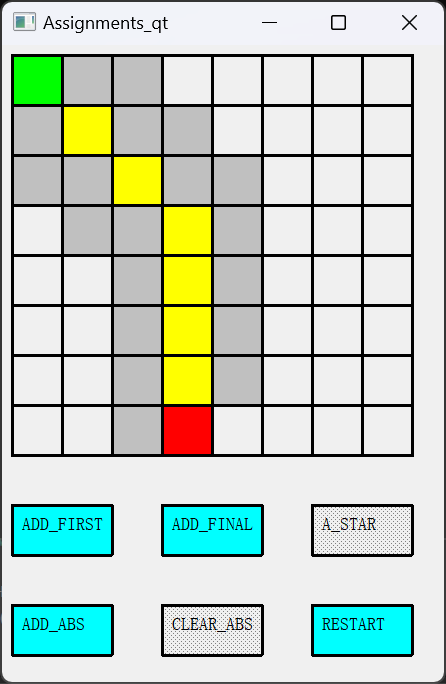

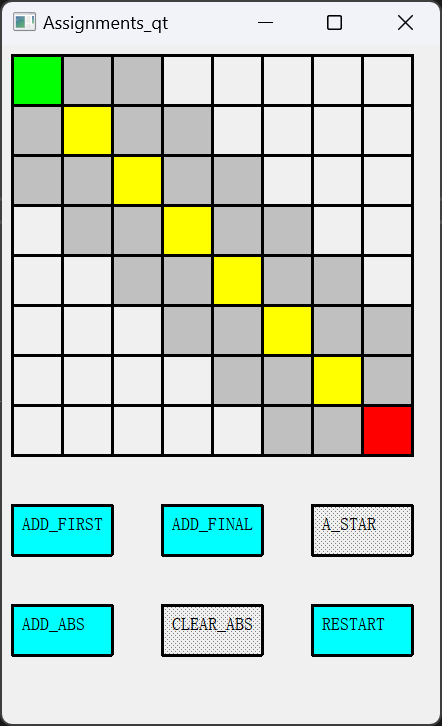

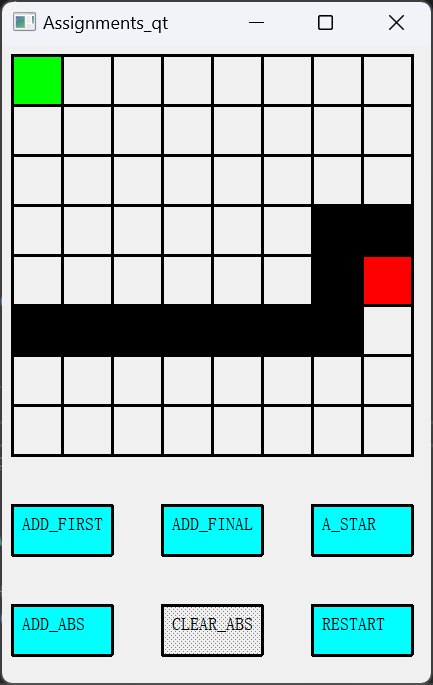

  • 测试一、无障碍情况

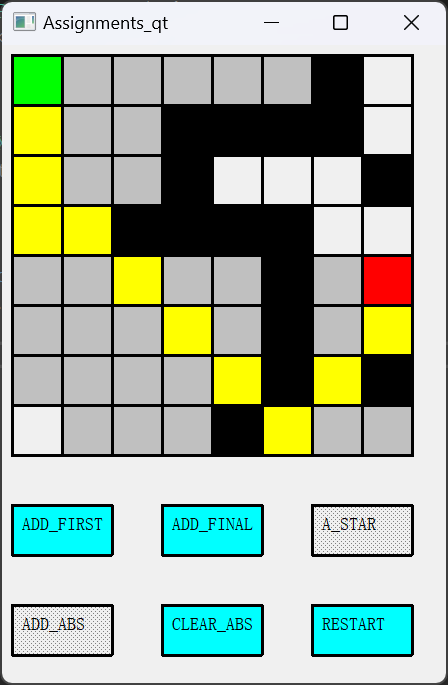

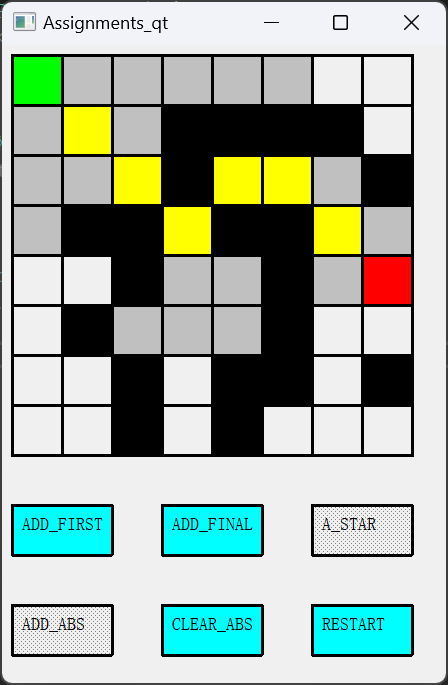

  • 测试二、随机障碍情况

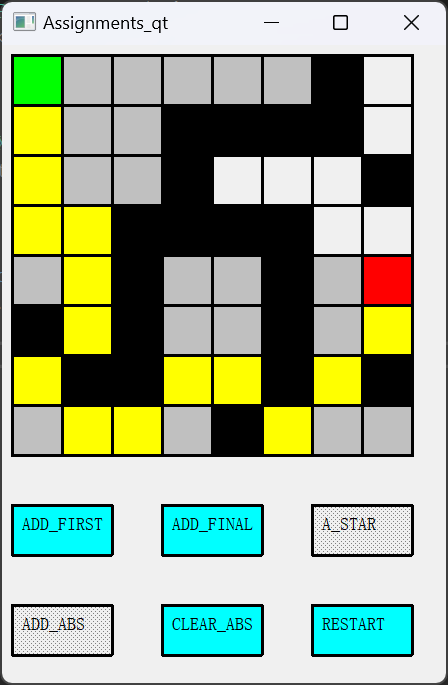

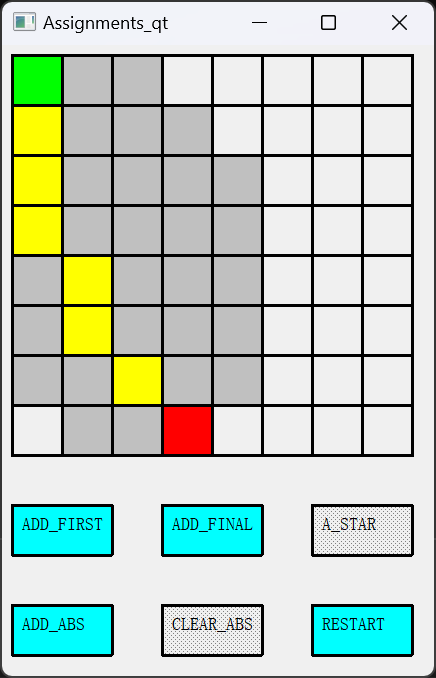

  • 测试三、无通路情况

    没有通路，则不会寻路，状态码为5的表示搜索到了的位置，从打印出的状态码中可以看出，搜索在障碍的边界处便中断了。

总结

遇到的一些问题

  • 优先队列中比较函数的使用

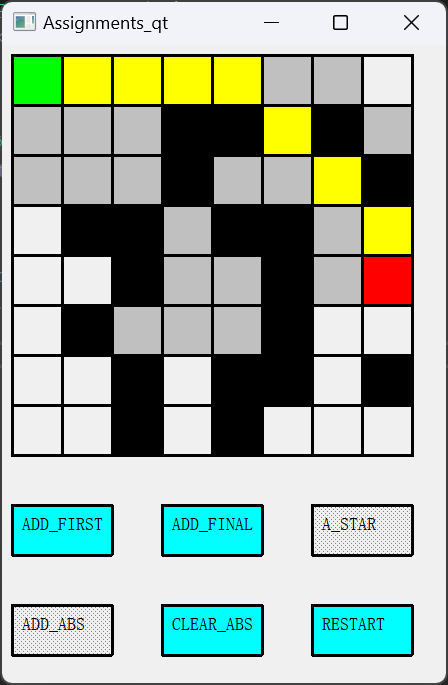

    最开始使用的是代价f值作为比较函数中的参数，这样会导致一种情况，如果有两个代价一样的结点插入优先队列的时候，在下一次弹出优先队列的过程中，代价一样的结点会按照进入队列的先后顺序来进行弹出，也就是说在代价相同的结点中是按照广度优先的方式来进行的。但是如果我们在f值相同的情况下，再对h值进行比较，每次优先选择h值最小即最接近终点的结点出队列，这样就会将解空间缩小很多，具体案例如下所示。

    • 使用两个参数的比较函数
    1
    2
    3
    4
    bool Point::operator<(const Point& point1)const {
        if (_f == point1._f) return _h > point1._h;
        return _f > point1._f;
    }
    • 使用一个参数的比较函数
    1
    2
    3
    4
    bool Point::operator<(const Point& point1)const {
        // if (_f == point1._f) return _h > point1._h;
        return _f > point1._f;
    }

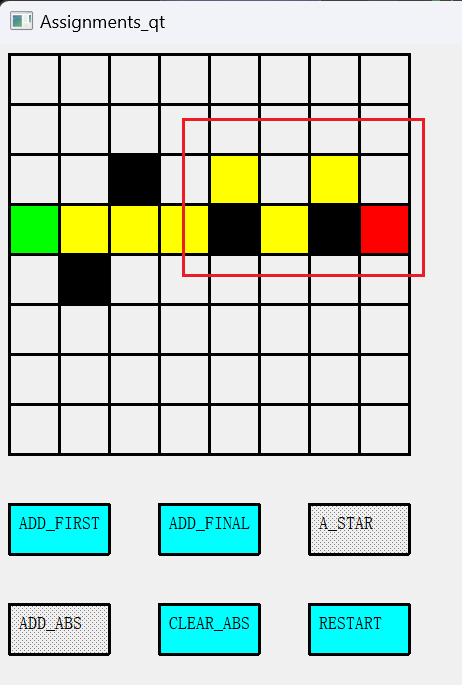

  • 关于插入优先队列以后是否需要更新f值的问题

    在起初的版本中，通过简单的分析认为不需要更新f值，因为最开始认为如果能够在之前就到达的位置，再后面再到达了，说明会绕一些弯路，所以这样的f值肯定会大于或等于最开始进入openlist的结点。但在运行过程中出现了下面的问题，问题就是因为没有更新f值造成的，因为在最优路径中第一次遍历的最优路径上的点，不一定是通过最优路径中的点遍历的，所以会存在有f更小的现象。

  • 在优先队列中查找元素的问题

    优先队列是一个堆的结构，很适用于取出最大值或者最小值，但如果是想要从优先队列中找到某一个元素，就较为难办了，在实验中出现的场景便是，需要确认当前遍历的结点是否在优先队列中，如果在优先队列中，则需要进行比较，不在的话则插入。

    采用的方式是在Point类中加入了一个value参数，用于表示当前结点的状态码，当value为0时表示属于通路，1表示障碍，2表示起点，3表示终点，5表示在优先队列中，通过这样的方式便可以极大便利的获取当前结点的状态值，并达到随机访问结点状态的现象，如果某一个结点在优先队列中，只需要查看该节点的状态码即可。设置状态码还有一个好处，如果需要重新开始的话，只需要将该节点的状态码改为0即可。

  • 一个超级无脑的小bug

    在调试过程中，发现无法进行多次寻路，找了将近一天，最后发现Point中使用指针存储的parent结点用于寻路，下意识的在析构函数中使用delete删除parent，因为没有给parent分配内存，是使用等号复制地址的。所以在使用界面交互进行多次寻路的过程中，出现内存被回收的问题，窗口强制退出。

  • 前端遇到的一些问题

    前端需要解决的最主要的问题并不是绘图，而是资源状态的获取问题，获取鼠标事件，以及如何控制不同的点击执行不同的操作，最后使用一些bool值来进行组合完成。
